FENCE Scherenzug

FENCE Scherenzug

Das professionelle Hauptvorhangsystem

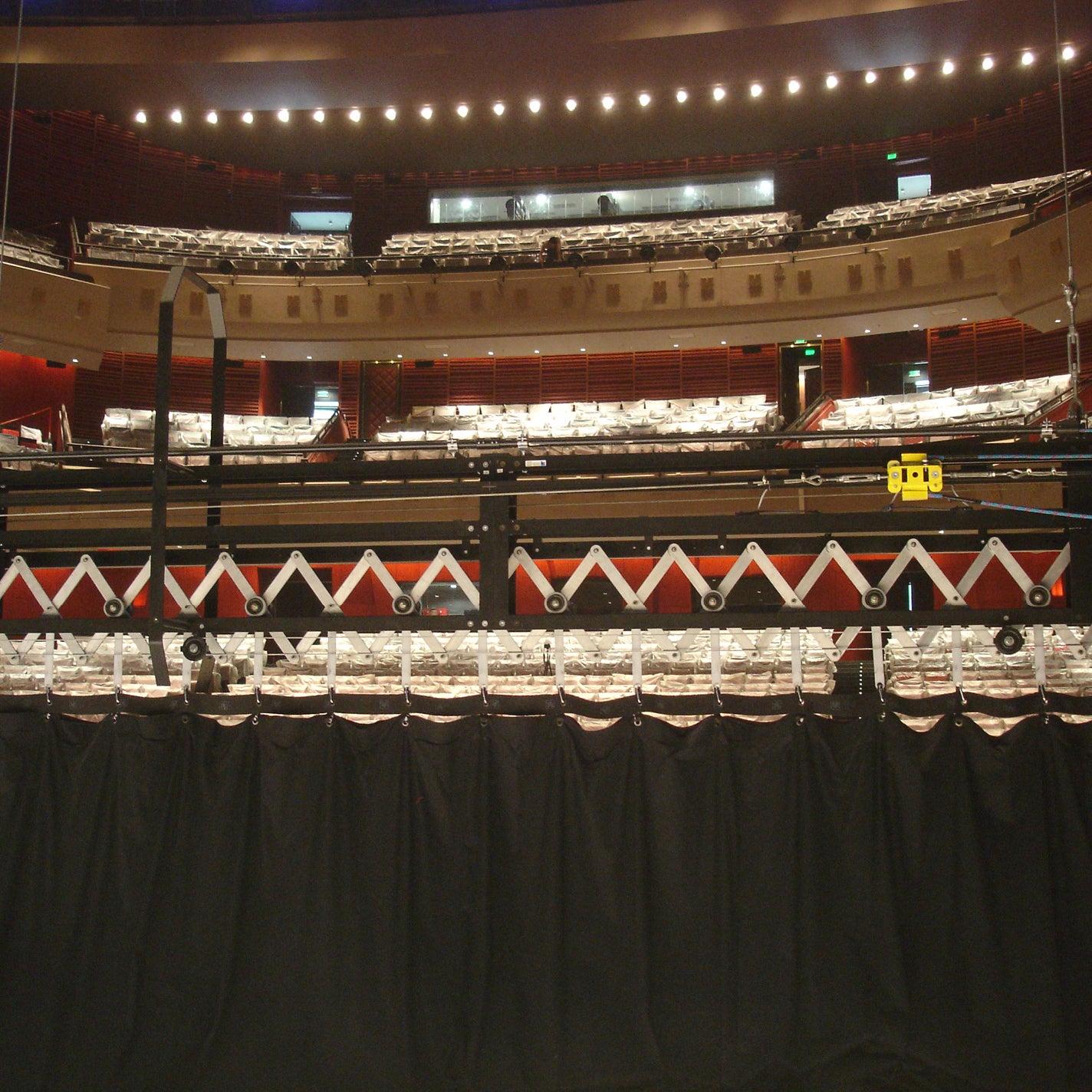

Der FENCE Scherenzug ist das Ergebnis jahrzehntelanger Erfahrung in der Verarbeitung und Bewegung schwerer Theater- und Opernvorhänge. Seine innovative Mechanik kombiniert höchste Laufruhe, präzise Bewegungsabläufe und maximale Betriebssicherheit – für ein exzellentes Öffnungsbild, das weltweit in Theatern, Opernhäusern und TV‑Studios zum Einsatz kommt.
Seit 1997 hat die Firma GERRIETS über 146 Scherenzüge mit insgesamt einer Länge von über 3000 m weltweit geliefert.



Perfektes Öffnungsbild – Harmonisch. Gleichmäßig. Reproduzierbar.

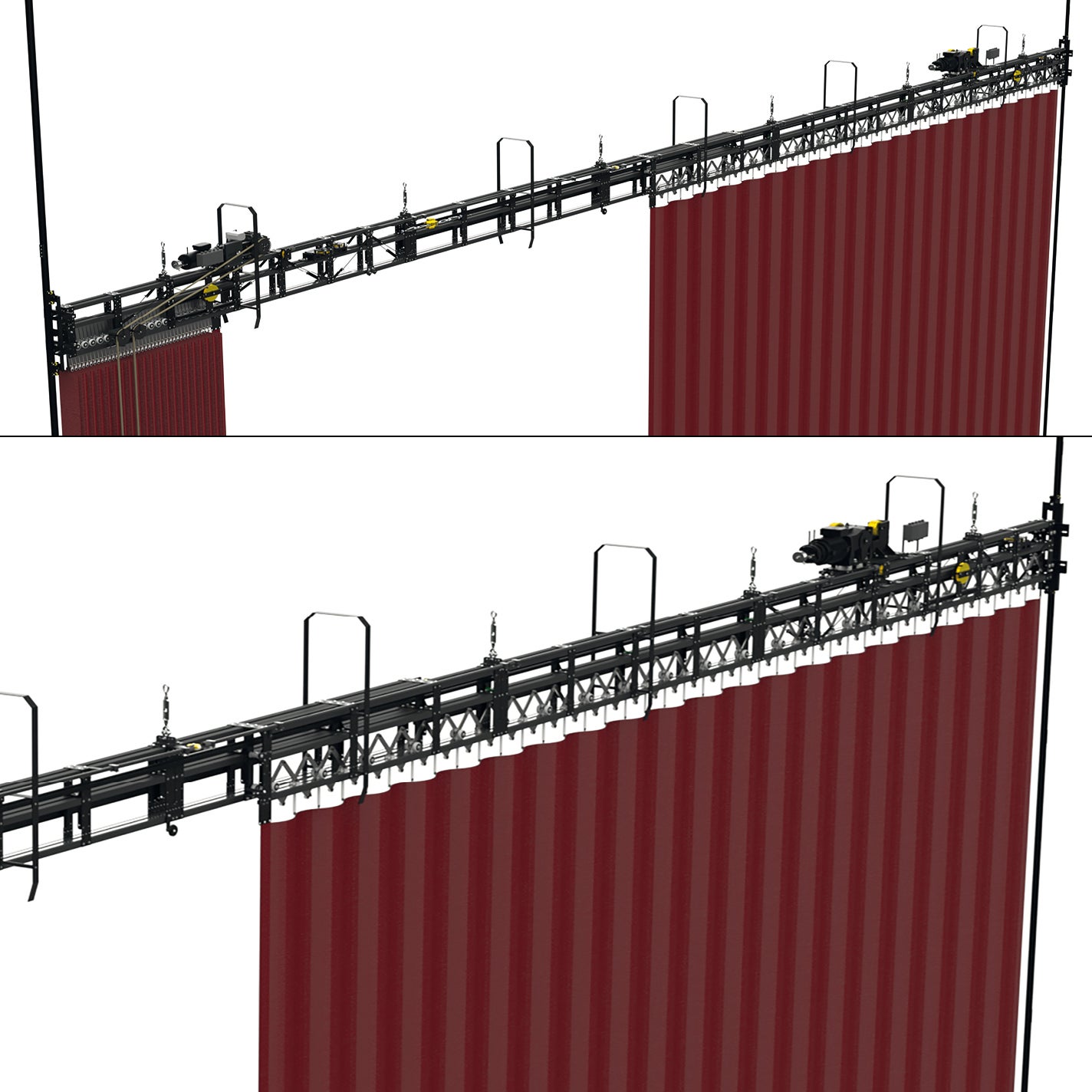

Die Konstruktion ist für große und schwere Vorhänge optimiert und sorgt sowohl bei griechischer als auch italienischer Öffnung für ein gleichmäßiges Faltenbild über die gesamte Breite.

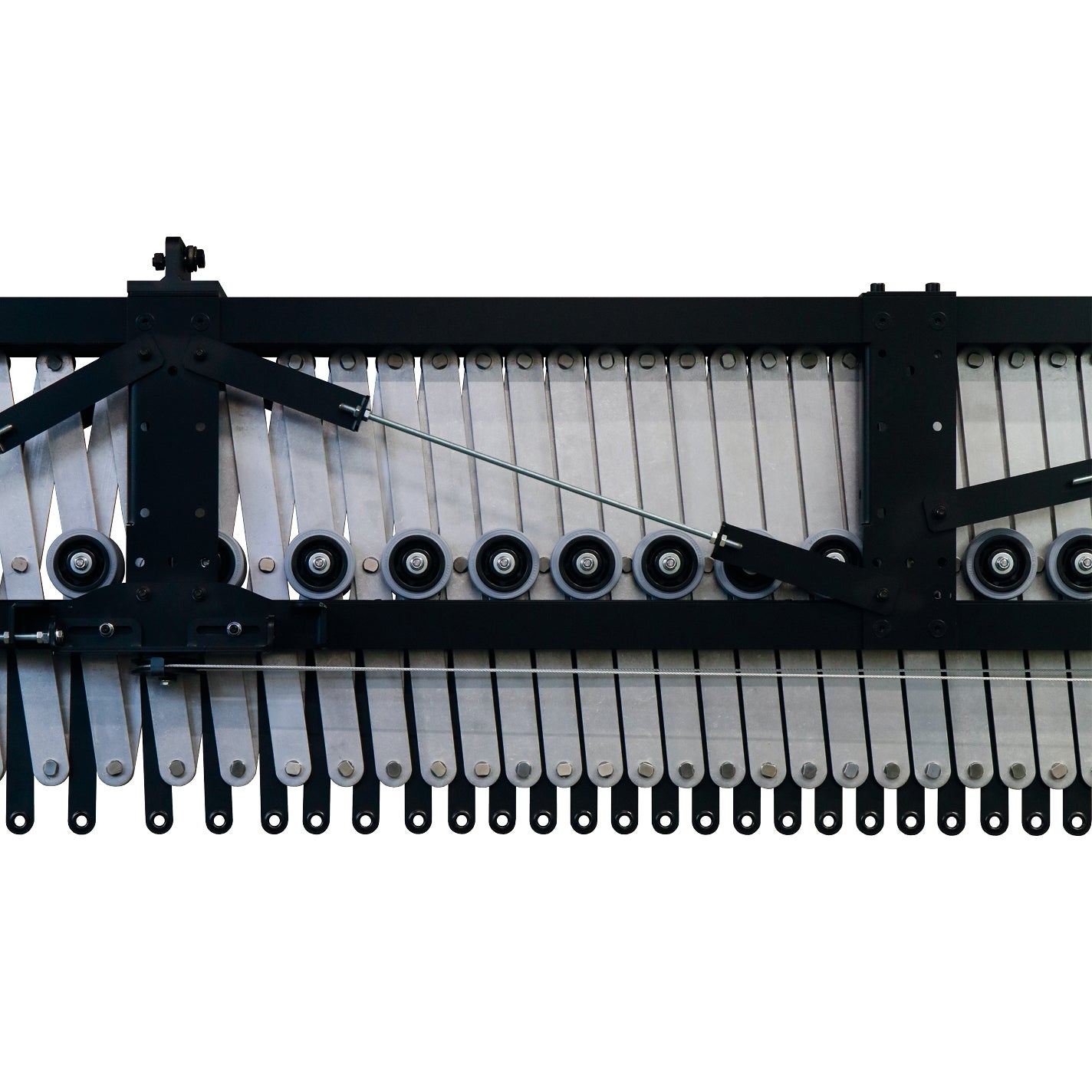

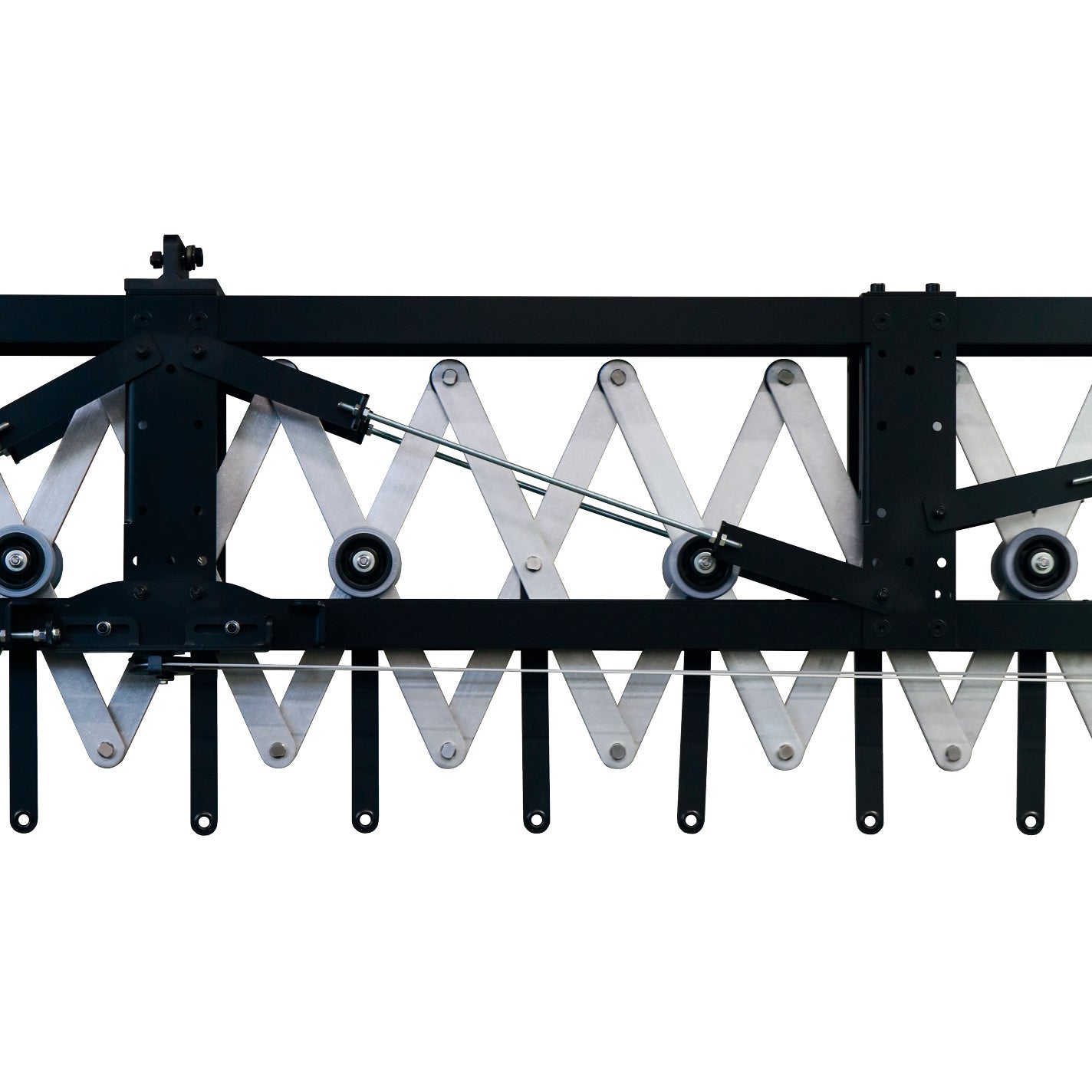

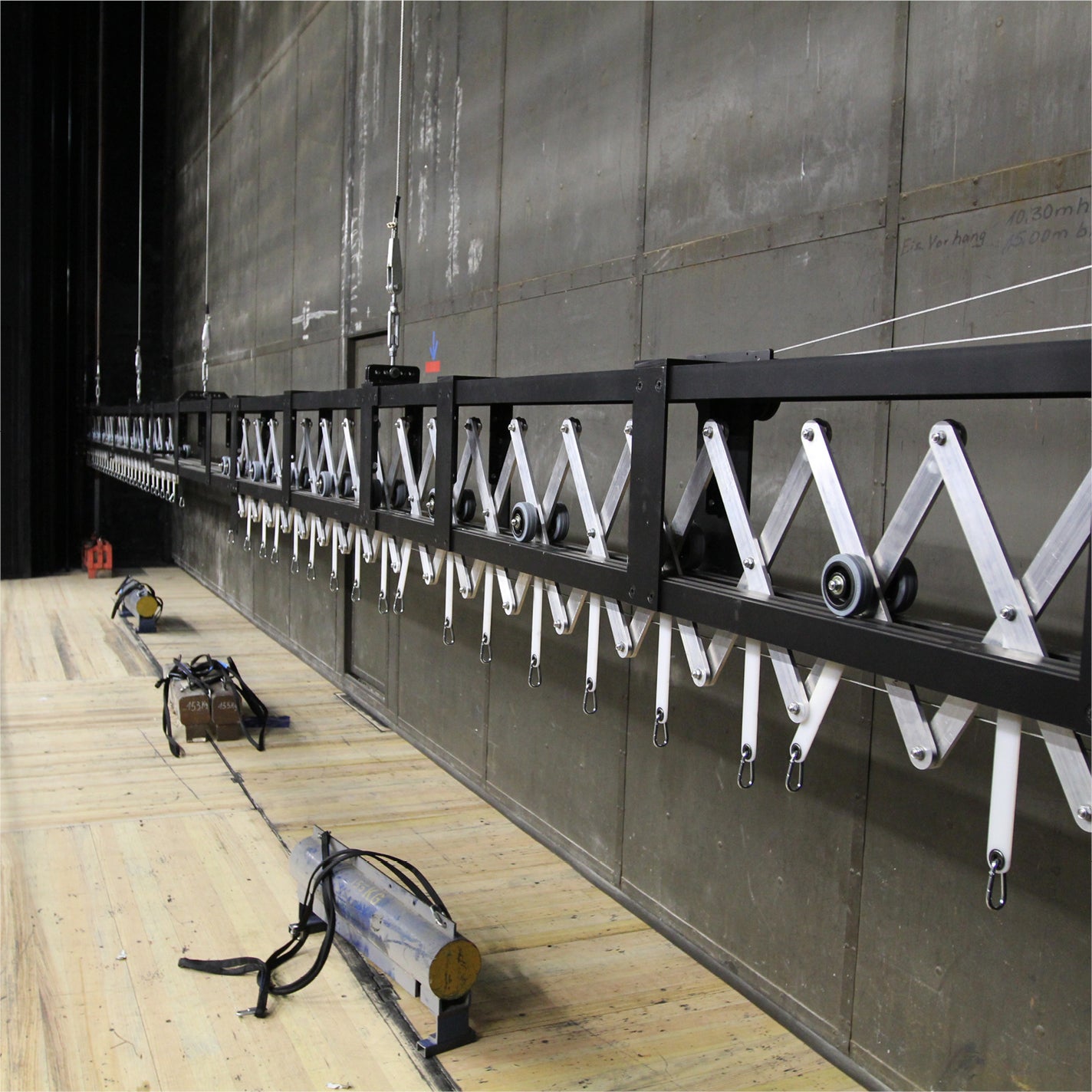

Das Systems besteht aus einer geteilten Schere aus Aluminium- oder Stahlprofilen, deren Achsen in langlebigen wartungsfreien Gleitbuchsen geführt werden. Beim Öffnen und Schließen verändert sich der Abstand zwischen den Falten automatisch und gleichmäßig

Besondere Führungen und Doppelrollen verhindern ein Abspringen der Laufrollen aus der Schiene und eine integrierte Lauffläche aus abriebfestem Kunststoff stellt sicher, dass der Vorhang stabil, leise und vibrationsarm geführt wird.

Maximale Betriebssicherheit – Seit Jahrzehnten bewährt

FENCE Anlagen laufen weltweit nahezu ausfallsfrei – viele davon seit über 30 Jahren. Jede Anlage wird vor Auslieferung vollständig montiert und testgefahren, um höchste Zuverlässigkeit sicherzustellen.

Effizienz im Aufbau – Vormontierte Module

Vormontierte Segmente erleichtern Transport, Handling und schnelle Installation vor Ort – ein großer Vorteil in Neubauten wie auch bei Sanierungen oder Bühnenumbauten.

Flexibilität durch clevere Optionen

FENCE lässt sich durch zahlreiche Ausstattungsvarianten exakt an die baulichen Gegebenheiten und die Anforderungen der Spielstätte anpassen:

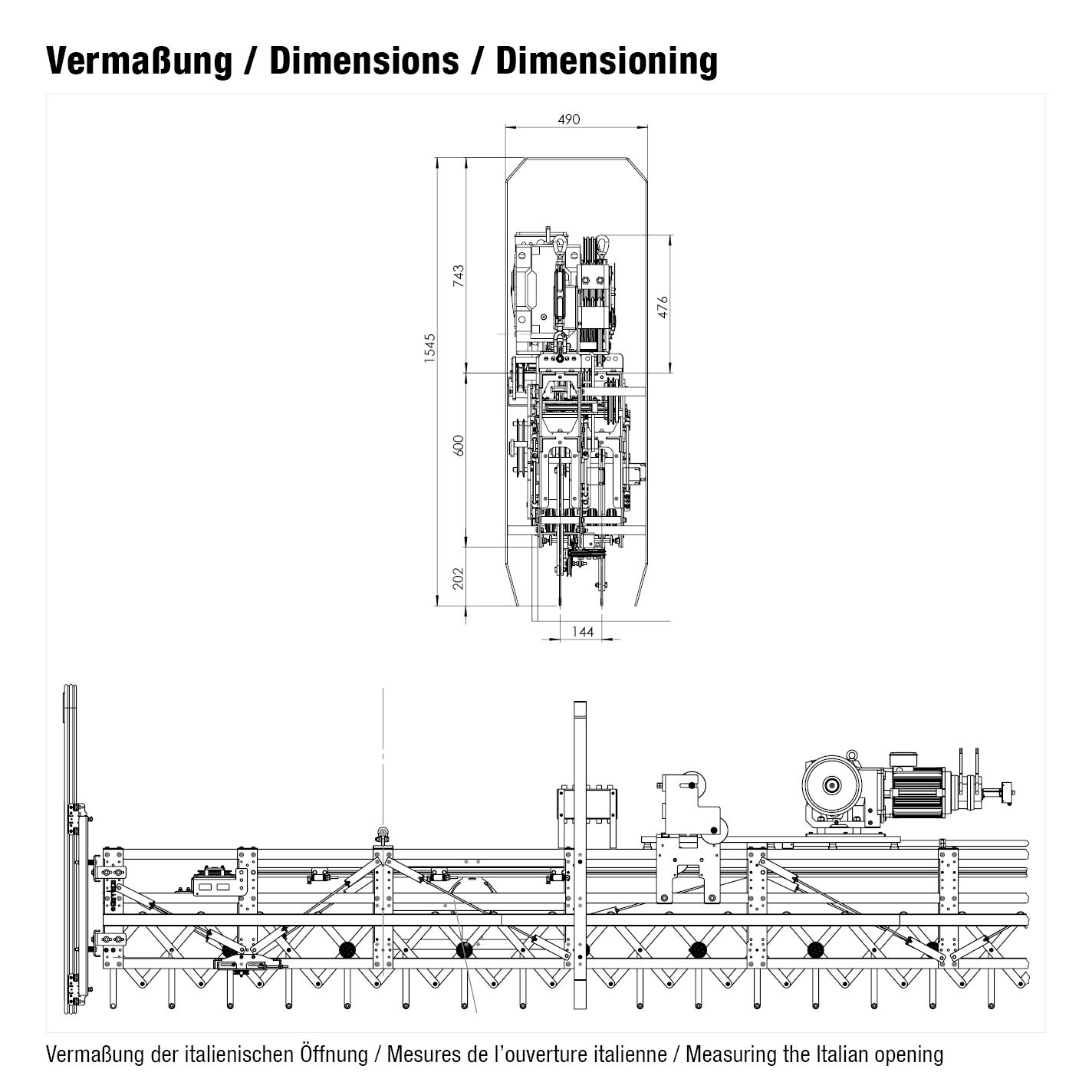

• Italienische Öffnung mit reibschlüssigem Antrieb
• Seitliche Führungsschienen für deutsche Öffnung mit HD‑Laufwerke für extrem leise 3D‑Führung
• Einfahrtrichter zur besseren Zugänglichkeit in engen Stauräumen
• Entkoppelter Hanfseil‑Notantrieb
• Anbau externer Geber antriebs- oder abtriebsseitig

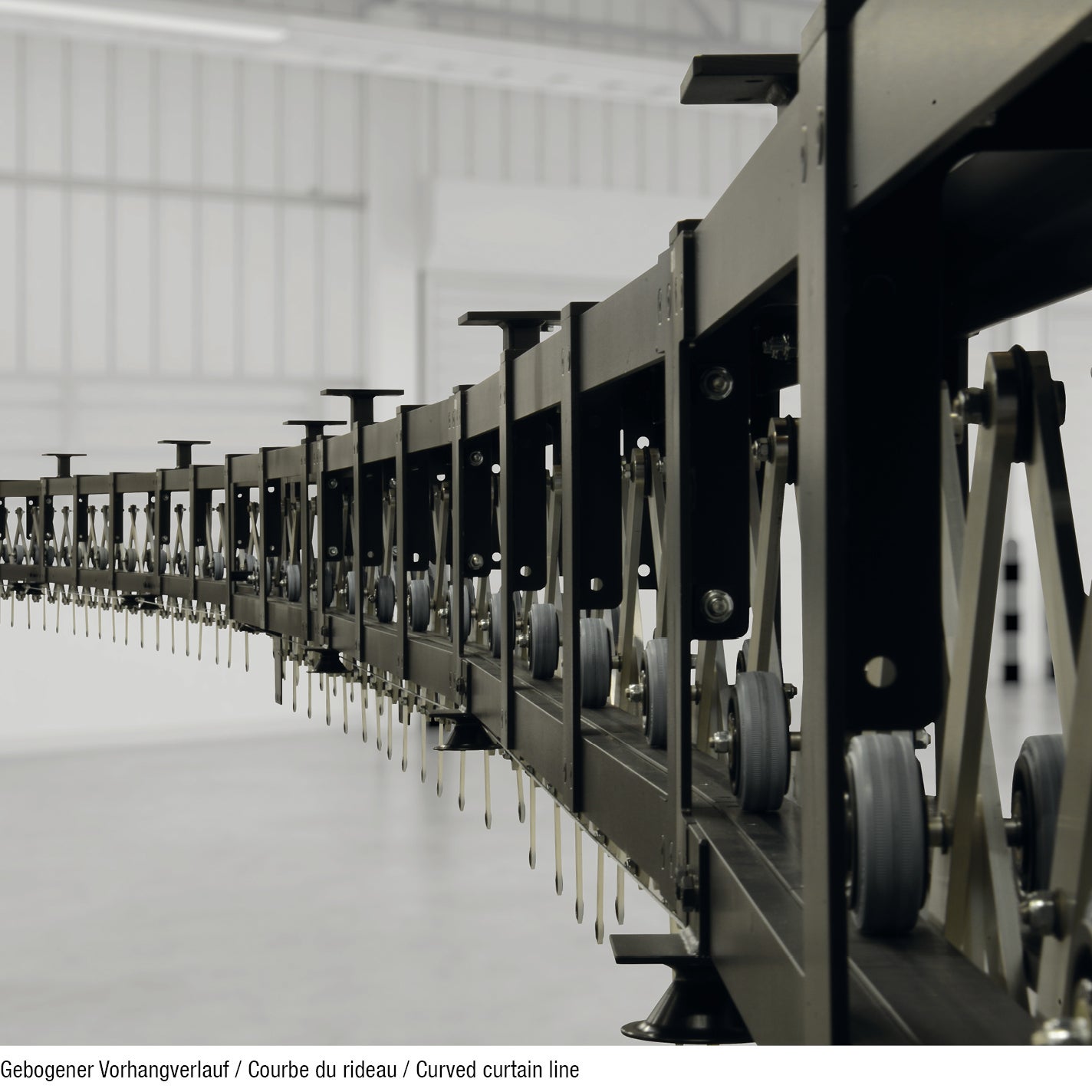

• Sonderformen (z. B. polygonale Ausführungen für gebogene Vorhangverläufe)



Technische Funktionsübersicht

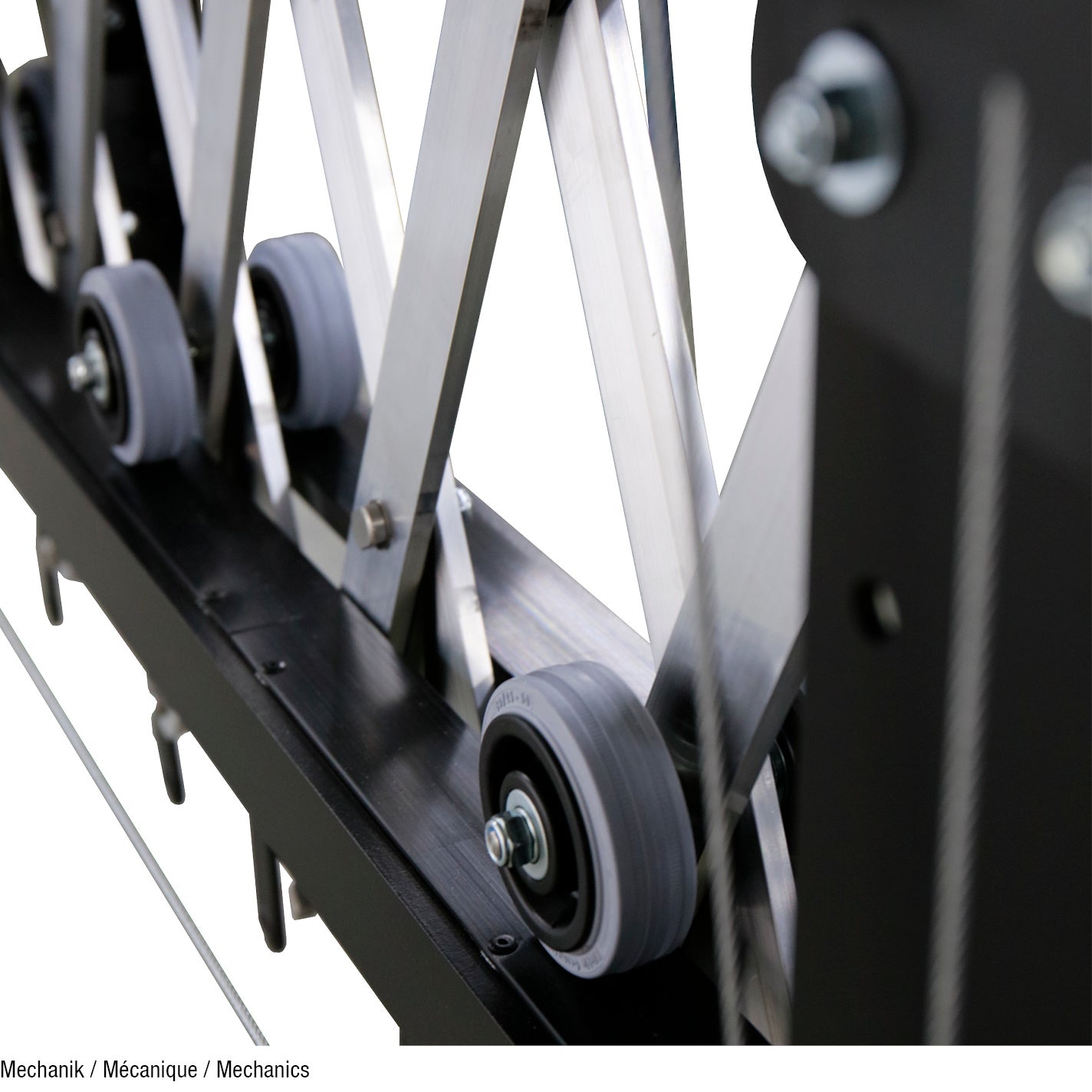

Mechanik

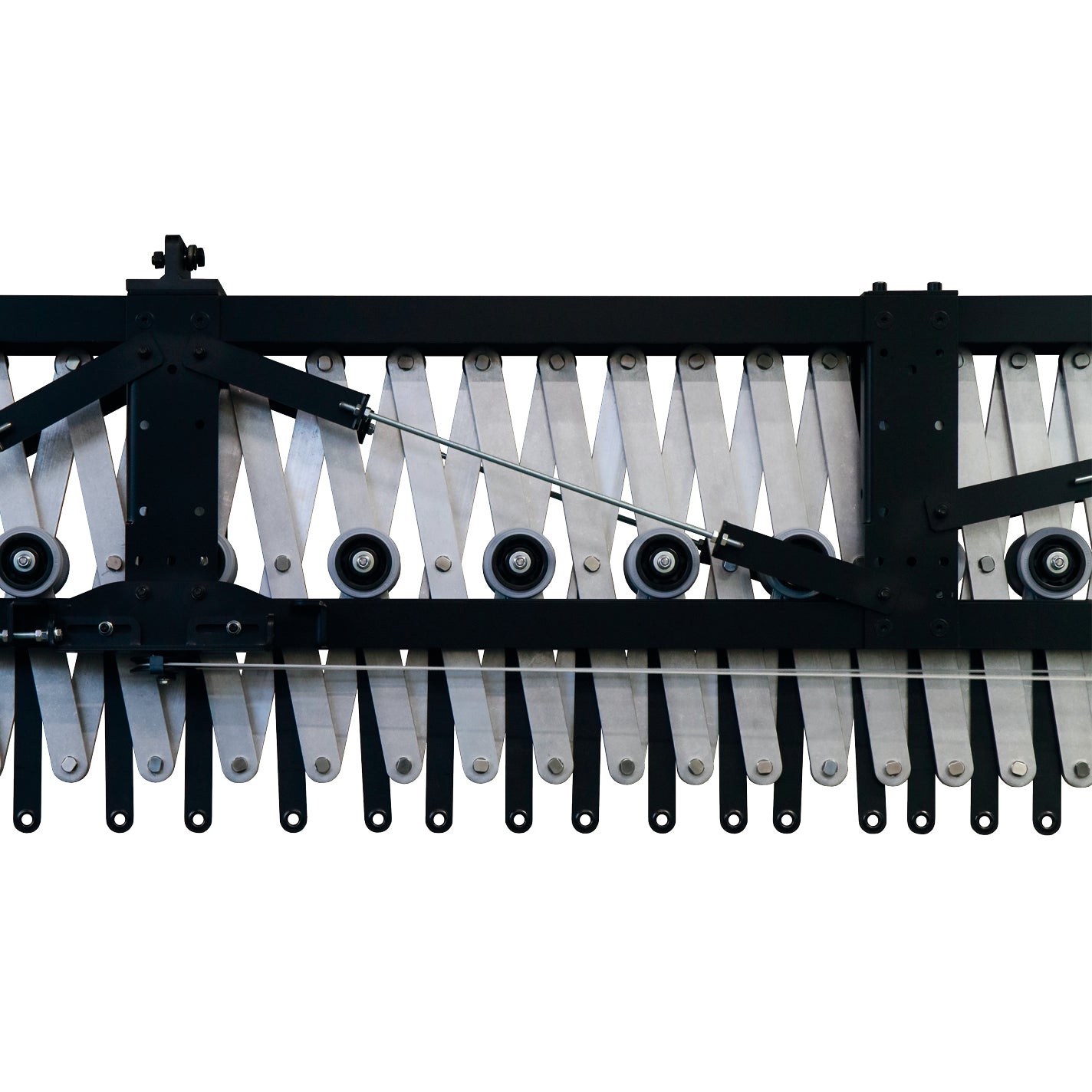

• Scherenmechanik aus Aluminium- oder Stahlprofilen
• Scherenachsen in Permagleitbuchsen gelagert
• Aufhängepunkte an jedem Scherenkreuz, Doppelrollen an jedem zweiten Kreuz
• Laufrollen Ø ca. 80 mm, mit Wälzlager und Gummibandage, abriebfest
• Geräuschdämpfende Pufferringe zwischen den Bolzen
• Träger vorbereitet für bauseitige Unterkonstruktion

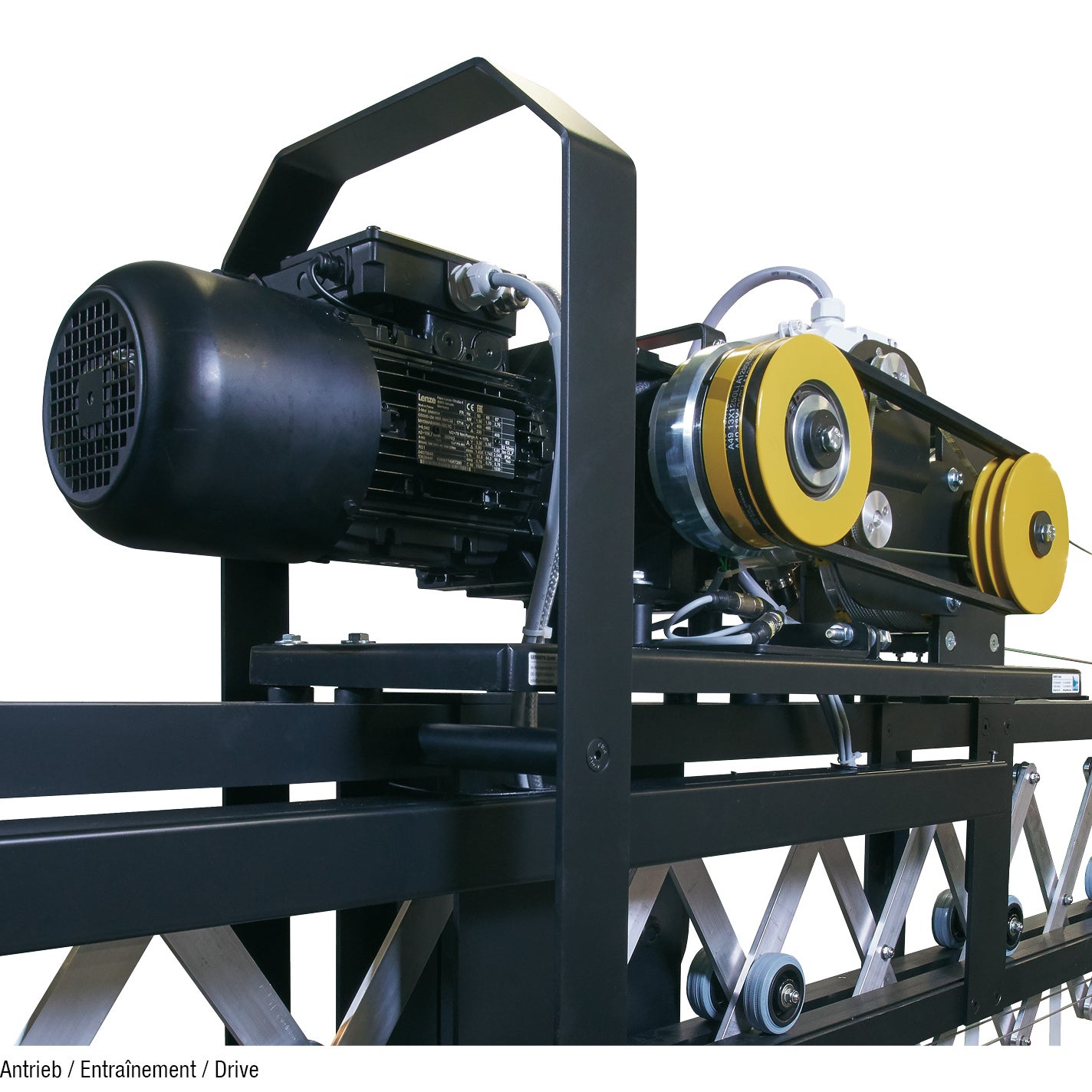

Antrieb

• Leistungsstarken Drehstrom-Getriebemotor mit Seiltrommelantrieb (griechisch) oder kompakter Treibscheibenantrieb (italienisch)
• Kompakte Bauweise können die Antriebe auch bei geringer Bautiefe auf dem Träger montiert werden.
• Leistung: 2,2 kW (S1) oder 1,5 kW (S3, nur griechisch)
• Zuggeschwindigkeit: max. 1,5 m/s je Vorhangteil
• Anschlussspannung: 3 × 230/400 V AC, 50–60 Hz
• Motorbremse: 1 × 230 V AC
• 2. Wellenende für beigestellten Geber
• Getriebeendschalter nach DGUV V3 (6 Positionen)

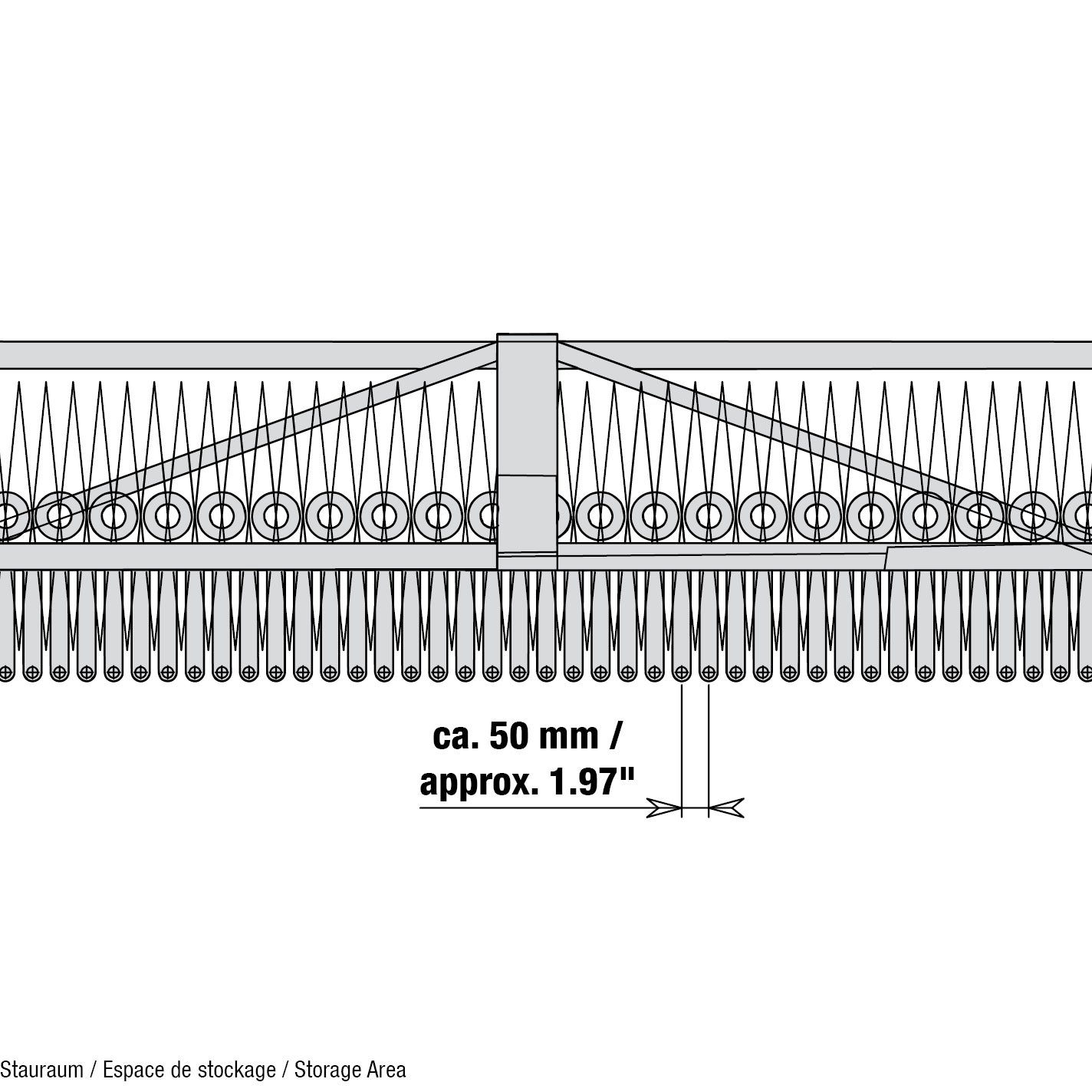

Stauraum / Laufwege

• Stauraumbedarf: ca. 170 mm pro 1 m Vorhangbreite (bei 300 mm Ösenabstand)
• Präzises Ein- und Ausfahren auch bei engen Stauraumverhältnissen

Vorhanglast

• Maximales Vorhanggewicht: laut Projektspezifikation
• Abstand der Scherenzugabhängungen: ca. alle 4 m
• Abstand Vorhangabhängung: max. ca. 30 cm

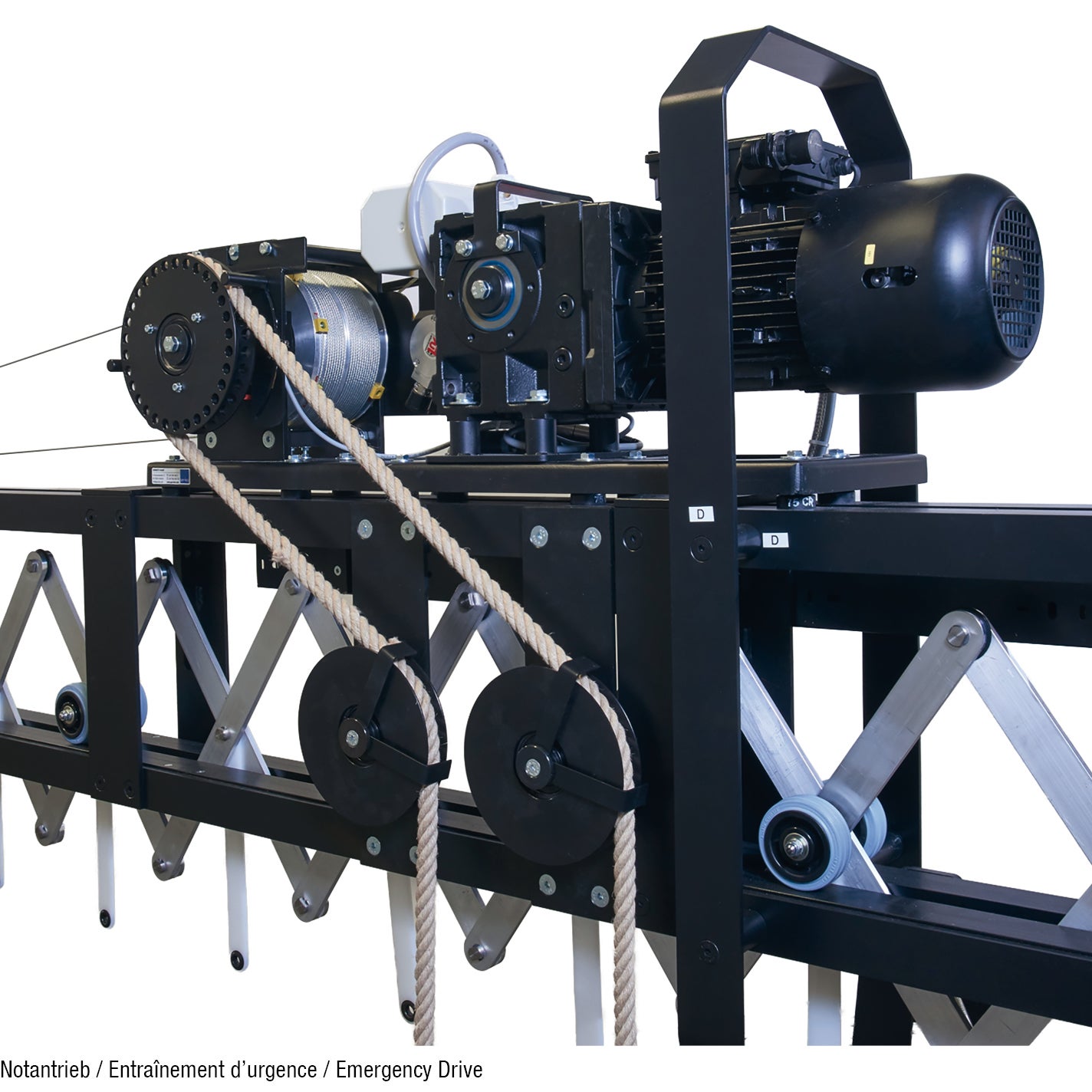

Notantrieb

• Manueller Betrieb möglich bei abgeschalteter Steuerung über Hanfseil (griechisch)
• Hanfseil Ø 20 mm, läuft im Motorbetrieb nicht mit
• 2‑fach elektromagnetische Kupplung zur Freischaltung
• Optional: Gegenspannrolle zur Bodenmontage

Steuerung & Verkabelung

• Anschlussklemmkasten vormontiert auf den Trägern
• Reihenklemme für Motor, Bremse, Getriebeendschalter, Kupplung und Thermoüberwachung des Motors
• Bauseitige Verlegung der Motorzuleitungen und Geberkabel

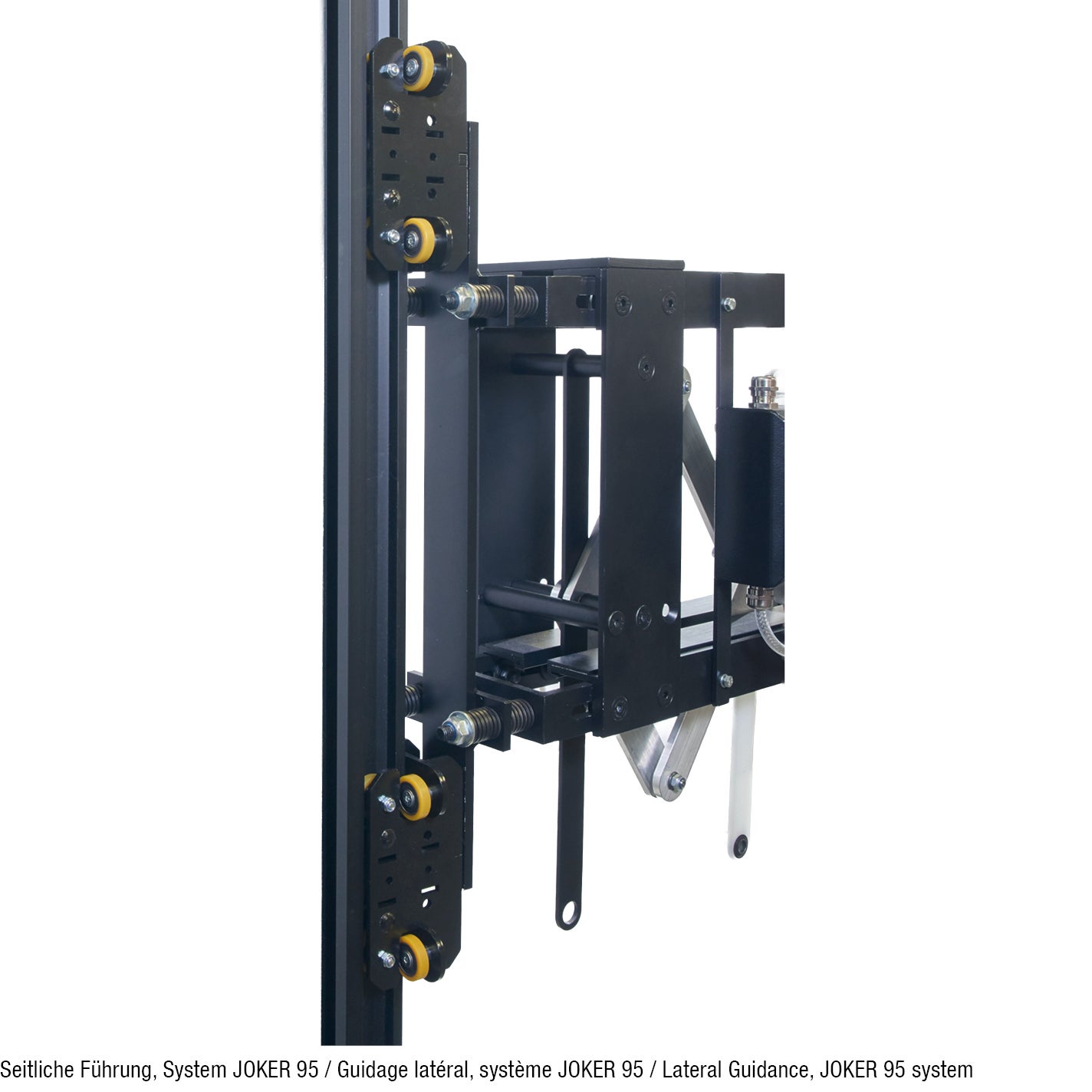

Seitliche Führung (Deutsche Öffnung)

• System JOKER 95
• Schwerlast‑Laufwagenset für 3D‑Führung
• Optional: Einfahrtrichter



Warum FENCE die beste Wahl ist

·         Höchste Betriebssicherheit – weltweit bewährt

·         Perfekt harmonisches Faltenbild

·         Ideal für schwere und großformatige Vorhänge

·         Große Variantenvielfalt (Griechisch / Italienisch / Deutsch)

·         Servicefreundliche, vormontierte Module

·         Optional erweiterbar für komplexe Architektur



Wenn Sie ein zuverlässiges, langlebiges und vielseitiges Hauptvorhangsystem suchen, ist der FENCE Scherenzug die technisch und ästhetisch überlegene Lösung.
Gerne unterstützen wir Sie bei Planung, Auslegung und Integration in Ihr Bau- oder Modernisierungsprojekt.

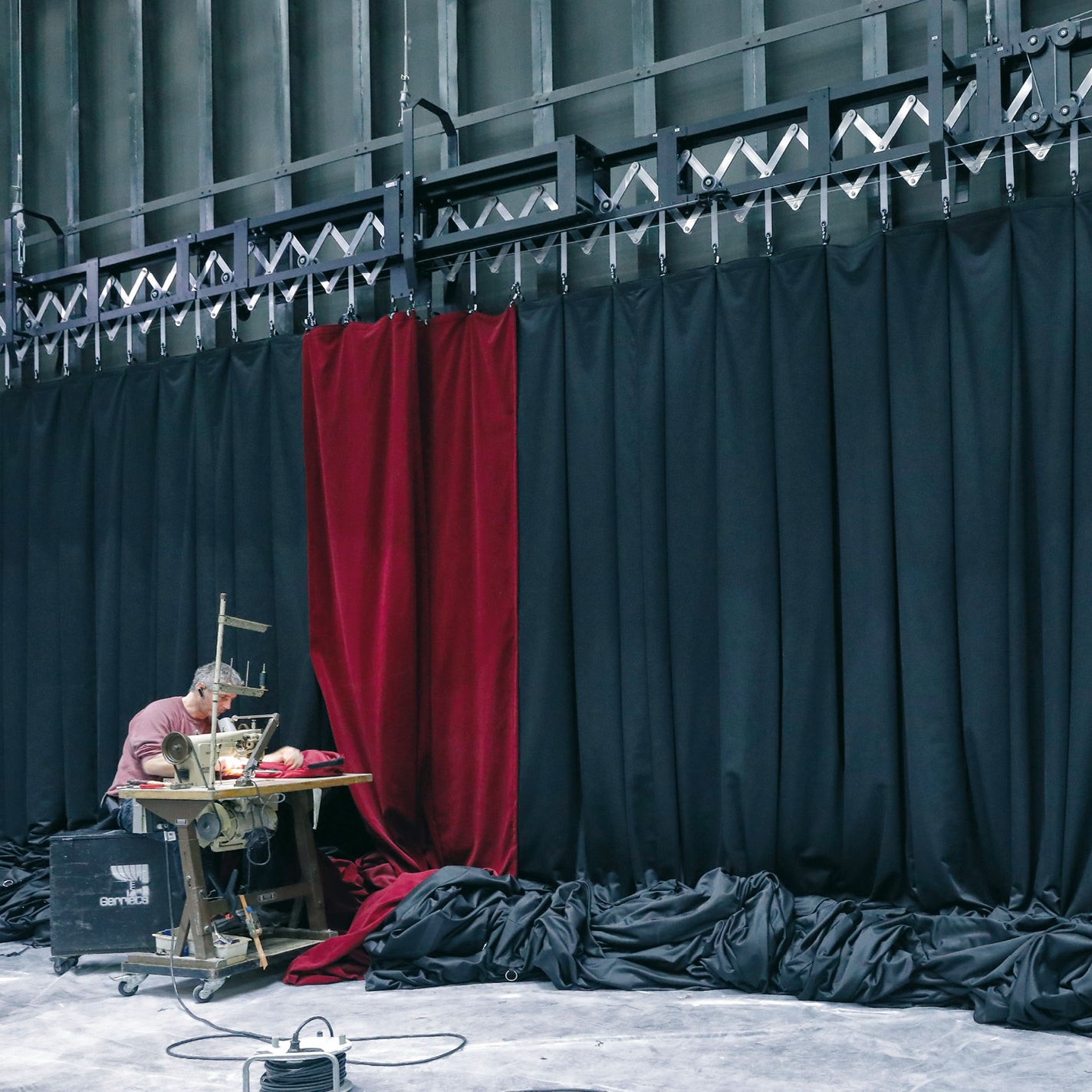

In unseren Nähateliers konfektionieren wir FENCE mit dem Stoff Ihrer Wahl und ganz nach Ihren Wünschen.
